3D Toleranslandırma & Tanımlama (FT&A) Avantajları

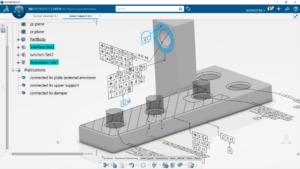

3D Tolerancing & Annotation (FT&A), ürünün boyut, tolerans, metin açıklamaları ve parça listeleri gibi tüm teknik tanımlarının geleneksel 2D teknik resimler yerine doğrudan 3D model üzerinde oluşturulmasını sağlayan bir yöntemdir. Bu yaklaşım, 3D modelin ürünle ilgili tüm bilgileri içeren tek ve nihai referans olduğu “3D Master” (Ana Model) konseptinin temelini oluşturur.

3D Tolerancing & Annotation’ın sağladığı temel avantajlar şunlardır:

1. Hata ve Yanlış Anlaşılmaların Azaltılması

Evrensel Dil: 2D teknik resimlerdeki farklı standartlar (örneğin Avrupa’da kullanılan third angle projection) kafa karışıklığına yol açabilirken, 3D model her yerde ve herkes için aynı şekilde görünür.
Net Tanımlama: Karmaşık 3D parçaların 2D kesitlerle belirsizliğe yer bırakmadan anlatılması zordur. 3D ortamda toleranslar doğrudan ilgili geometriye uygulandığı için hangi özelliğin kastedildiği netleşir ve hatalı üretim riski azalır.

2. Verimlilik ve Otomasyon

Emek Tekrarının Önlenmesi: Tasarımcıların zamanının %50’si 2D teknik resim oluşturmak veya güncellemekle geçebilmektedir. 3D T&A, bu süreci doğrudan model üzerinde çözerek 2D çizim yükünü ortadan kaldırır veya büyük oranda azaltır.

Senkronizasyon: Tasarım değişikliklerinde katı model, teknik resim ve parça listesinin birbiriyle uyumsuz hale gelme (senkronizasyon kaybı) riski neredeyse tamamen ortadan kalkar.

3. Akıllı Tasarım Desteği

Semantik Danışman: “Akıllı Anlamsal Toleranslandırma Danışmanı” (Semantic Tolerancing Advisor), tasarımcıyı ISO, ANSI/ASME ve JIS gibi uluslararası standartlara uygun şekilde yönlendirir ve geçersiz toleransların oluşturulmasını engeller.

3D Veri Filtreleme: Paylaşılmak istenmeyen fikri mülkiyet (IP) bilgilerini filtreleyerek şirketin bilgi birikimini korur.

4. Maliyet Tasarrufu ve Yatırım Getirisi (ROI)

Tolerans Optimizasyonu: Toleransların 3D model içine entegre edilmesi, montaj varyasyonlarını öngören analiz araçlarının kullanılmasını kolaylaştırır. Bu simülasyonlar sayesinde gereksiz derecede sıkı toleranslar gevşetilerek üretim maliyetlerinde %90’a varan düşüşler sağlanabilir.

Yüksek Kazanç: Büyük ölçekli uygulamalarda tasarım ve üretim süreçlerinde %20–30 oranında zaman tasarrufu sağlanabildiği, bir örnekte ise 20 milyon dolarlık yatırımın 5 yılda 500 milyon dolar tasarruf getirdiği belirtilmiştir.

5. Veri Yeniden Kullanımı ve İş Birliği

Varyant Tasarımı: Mevcut bir parçadaki tolerans ve anotasyonlar yeni varyantlara kopyalanabilir, bu da üretim tanımının %70’inin neredeyse hiç çaba harcamadan oluşturulmasını sağlar.

Kolay Erişim: Ücretsiz veya düşük maliyetli görüntüleyiciler (lightweight viewers) sayesinde üretim sahası, kalite kontrol ekipleri ve tedarikçiler güncel 3D tanıma gerçek zamanlı olarak erişebilirler.
